Маркировка арматурной сетки

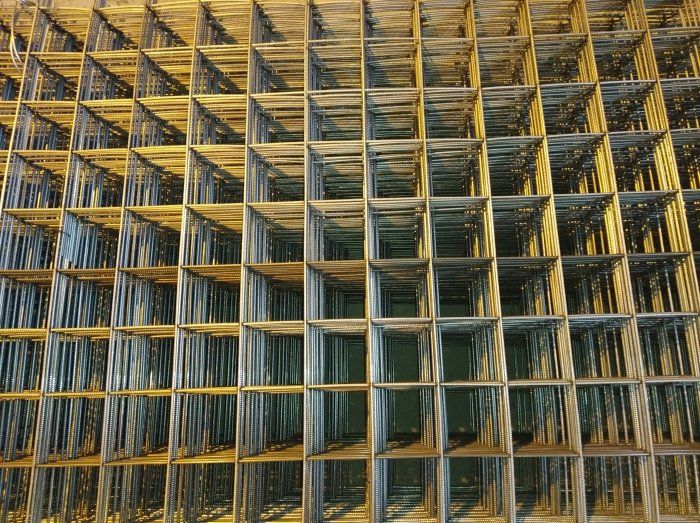

Арматурная сварная сетка – широко используемый в строительстве материал, основным назначением которого является обеспечение высокой прочности железобетонных элементов зданий и строений в целом. Металлические сетки производятся из арматурных стержней и проволоки, размещенных в продольном и поперечном направлениях, с фиксацией стыков точечной сваркой.

Решение конкретных строительных задач связано с выбором наиболее подходящей продукции, при этом используется ее классификация по видам, назначению, размерам и основным техническими характеристикам. Так как арматурные сетки являются унифицированным материалом, для удобного выбора из большого количества их размерных и классовых модификаций используется стандартная маркировка (по ГОСТ 23279-2012).

Классификация и типы сетки

При выборе сварной арматурной сетки учитывают несколько классификационных признаков:

• тяжелый и легкий тип. В легкой сетке используют арматурную проволоку сечением 3-5 и стальные стержни Ø 6-10мм. В тяжелых сетках применяется стержневая горячекатаная арматура Ø до 40 мм;
• с учетом направления рабочей и монтажной (ненапряженной) арматуры. Рабочие стержни сетки могут размещаться в обоих направлениях или в одном – напряженные, в другом – монтажные;
• точность сварки – стандартная или высокая;
• размеры ячеек – от 10х10 до 200х200 мм. Форма ячеек может быть квадратная, прямо- или многоугольная;
• способ хранения – сетка может поставляться в рулонах, если диаметр стержней не превышает 5 мм. Сварная сетка из арматуры больших сечений поставляется в картах стандартной длины 2.0-6.0 и ширины 1.0-2.4 м.

В производстве сварной сетки используют классификацию продукции по типу:

• 1 – тяжелая с продольно размещенными рабочими стержнями;
• 2 – тяжелая с продольной и поперечной напряженной арматурой;
• 3 – тяжелая с поперечными рабочими стержнями;
• 4 – легкие с поперечно расположенными стержнями по всей ширине;
• 5 – легкие со смещенными поперечными прутьями.

Для производства сеток может использоваться арматура с гладкими или рифлеными стержнями. Периодический профиль позволяет проводить качественно армирование конструкций, испытывающих ненормированные нагрузки и обеспечивать более прочную адгезию, если сетка применяется в облицовочных или кладочных работах.

Маркировка сварных сеток и ее расшифровка

Маркировка арматурных сеток осуществляется производителем в соответствии с ГОСТ 23279. На сеточные карты или рулоны крепятся бирки, содержащие информацию об изделии, которую можно выразить в общем виде формулой:

XC/Ср(d/d1) BxL, где:

• № – обозначение типа сетки;
• С – сетка реализуется в картах, Ср – в рулонах;
• d – Ø продольных стержней (мм);
• d1 – Ø поперечной арматуры (мм);
• B – ширина сетки (см);

L – длина изделия в карте или рулоне (см).

В маркировке часто после обозначения диаметров дополнительно указывают класс арматурной стали. В сетках типов 4 и 5 также обязан указываться шаг продольных стержней. Он следует через дефис после указания диаметров стержней.

Расшифровку маркировки арматурной сетки можно рассмотреть на примере:

Сетка относится к тяжелой группе С1, которая выполнена:

• продольными стержнями, изготовленными из арматурной стали А500С Ø 25 с шагом 200мм;
• поперечными стальными стержнями класса А500С Ø 10 с шагом 600 мм;
• ширина и длина карты составляет 2050 и 6650 мм соответственно.

Выпуски продольной и поперечной арматуры в сетке всегда равны или кратны 25 мм.
