Как измерить диаметр арматуры

С ростом объемов гражданского и промышленного строительства повышается спрос на арматурный прокат. Выбирая поставщика, потребители особое внимание уделяют визуальному осмотру продукции - диаметр арматуры, ее технические характеристики и качество профилирования должны соответствовать ГОСТ Р 52544-2006. Каждую партию отгружаемой арматуры производитель сопровождает сертификатом качества, где указаны класс прочности, диаметр, длина и марка стали, из которой изготовлен прокат.

Дополнительная выборочная экспертиза включает обязательное проведение замеров диаметров стандартизированного арматурного проката и позволяет определить соответствие продукции заявленному сертификату качества. Погрешность в размерах сечения не должна превышать установленные госстандартами показатели.

Порядок проведения замеров

Измерения диаметра арматуры осуществляются, как производителем, так и приемщиком металлической арматуры на строительном объекте. Если гладкие и не имеющие насечек стержни можно мерить, используя обычный штангенциркуль, то при снятии показаний диаметра стальной арматуры со сложным профилем в разных местах можно получить отличные значения.

Снятия размеров поперечного сечения профилированного стержня ведется по следующему алгоритму:

• зона замеров должна находиться на расстоянии не менее 1.0-1.5 см от края хлыста;
• для замеров используется штангенциркуль. Рулетка или линейка не обеспечит точных результатов при определении диаметра стержня;
• снимается наружный диаметр (d1), измерения производятся по вершинам периодических выступов;
• определяется внутренний диаметр силового стержня (d2).

Путем простого подсчета среднего арифметического вычисляется номинальный диаметр арматуры, размер которого определяет номер стержней в таблице сортамента:

d=d1+d2/2, где

d1 - максимальный диаметр арматуры;
d2 – диаметр сечения силового стержня.

Номинальный размер сечений профильной арматуры, а также предельные отклонения в размерах, в том числе шаге и высоте ребер определяет ГОСТ 5781-82:

В каких проектных расчетах применяется номинальный диаметр арматуры

Одним из важных показателей, которые используются, как в сметных, так и проектных расчетах строительных работ, является теоретическая масса арматурной стали. На основании справочных данных из таблиц условных диаметров арматуры можно легко подсчитать, какая масса стальных стержней в одном конструктивном элементе и строительном сооружении в целом. Расчеты производятся по следующим правилам:

• найти сумму длин (l1) всех стержней с одинаковым профилем;
• определить массу всех стержней: m= m1 x l1. В данном случае m1- стандартный вес 1 метр погонный арматуры одного сечения, l1 – общая длина однопрофильных стержней;
• произвести аналогичные расчеты для арматуры с другими номинальными диаметрами;
• просуммировать все показатели и определить общую массу арматуры: mΣ = m1 + … + mn.

Если есть необходимость быстро определить вес гладкой арматуры, но под рукой нет стандартной таблицы, для расчетов можно использовать формулу:

• m = π×r2×ρ×l = ¼×π×d2×ρ×l, где
• m – масса 1 м/п арматурного проката;
• π – математическая постоянная;
• r и d – радиус и диаметр стержней (м);
• ρ – удельная плотность углеродистой стали;
• l – общая длина стержней.

Для профильных стержней расчеты по такому алгоритму не выполняются. У такого вида проката основным расчетным параметром является диаметр стержня. Для определения веса нужно объективно учитывать площадь и массу профильных выступов. Поэтому, не желая проводить кропотливые измерения веса арматуры, рационально воспользоваться специальными таблицами или онлайн калькулятором.

Диаметр арматуры и класс прочности

Планируя строительство частного дома и разрабатывая его проект, необходимо знать, какая арматура обеспечит строению максимальную прочность. Так для прочного ленточного фундамента понадобится арматура диаметром 10-12 мм. Надежный плитный фундамент будет нуждаться в армировании стержнями не менее 15 мм, так как он будет испытывать повышенные нагрузки на изгиб. Конструкции, опирающиеся на набивные сваи, потребуют армирования сварными стержнями диаметром 10 мм.

При расчете прочности силового каркаса правило – чем толще арматура и больше ее количество, тем она прочнее, работает не всегда. Для определения ее показателя строители способность арматуры определенного диаметра, изготовленной из разных марок, стали, сопротивляться усилию на разрыв. Для определения прочности (предела текучести) стержневого сортамента используют термин класс арматурной стали.

Класс прочности определяет механические свойства арматуры. В зависимости от марки стали (углеродистой или низколегированной) стержни приобретают дополнительные характеристики – локальная пластичность, свариваемость, стойкость к низким температурам и пр.

Так арматуру класса АI и АII, отличающуюся эластичностью при работе на изгиб и имеющую высокую стойкость к охрупчиванию, используют для создания в силовых каркасах конструкционных стяжек. При этом для производства арматуры диаметром до 40 мм применяют углеродистую (Ст.), а до 80мм – легированную;

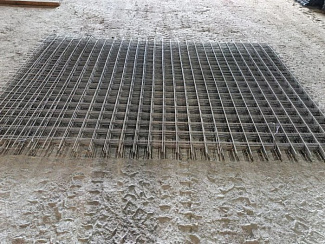

Арматура класса AIII (А400/500) является самой ходовой, имеет оптимальное соотношение прочной структуры и недорогой цены. Сетка со стержнем диаметром от 5.5 до 40 мм из конструкционной низколегированной стали подходят для сварных конструкций и используются для армирования самонесущих стен зданий.

Класс арматуры АIV используется для усиления железобетонных конструкций. Стержни обладают низким показателем свариваемости, поэтому их перевязывают в каркасах;

Стержни класса АV и АVI, самые прочные поэтому, независимо от размера номинального диаметра, их используют для усиления ответственных продольных конструкций, чаще всего в промышленном строительстве.
